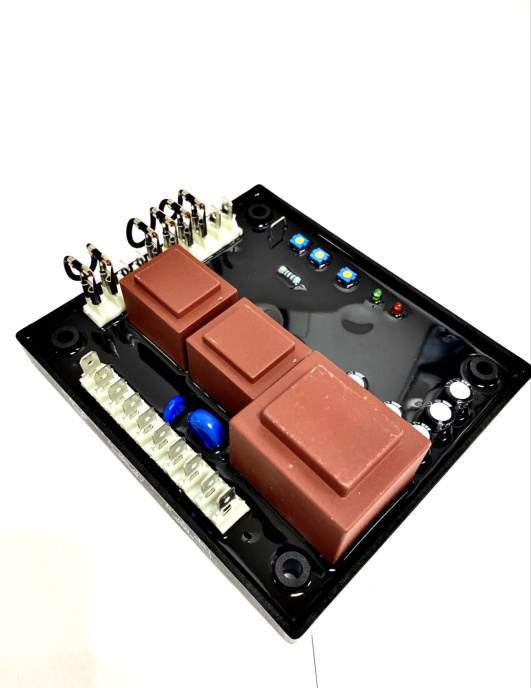

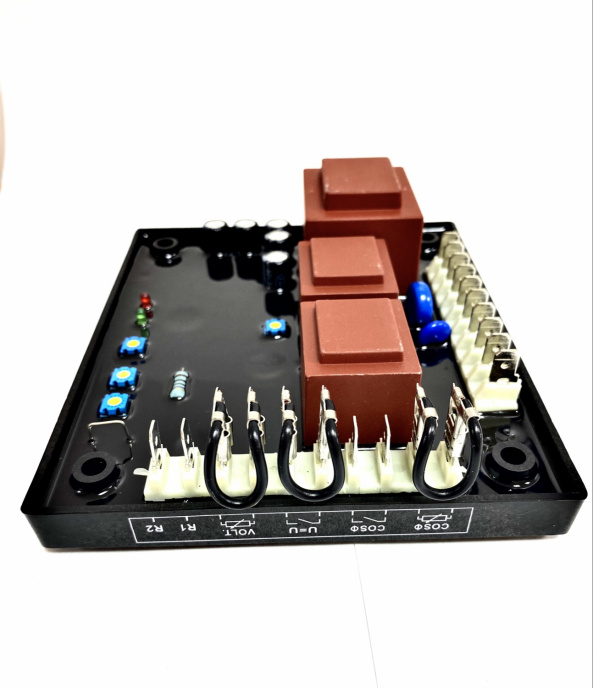

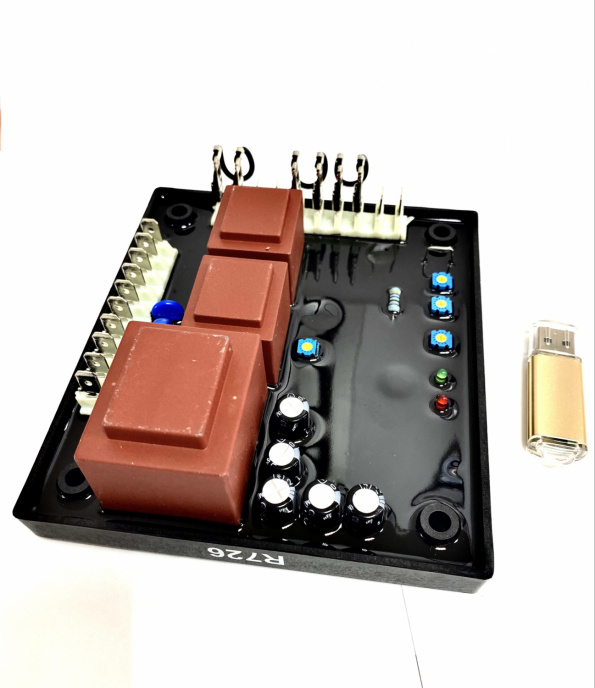

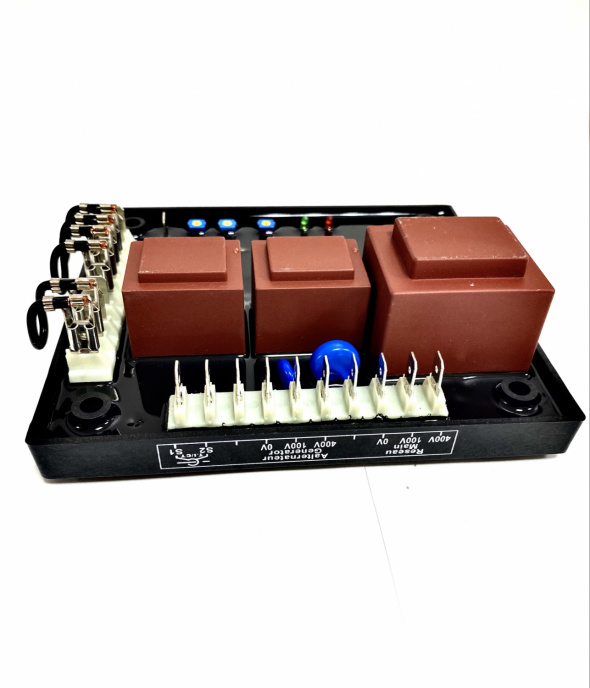

Автоматический регулятор напряжения R726 AVR — это современное, надежное и компактное устройство, предназначенное для поддержания стабильного выходного напряжения синхронных генераторов (альтернаторов) переменного тока в различных режимах работы. Он является ключевым элементом системы возбуждения, обеспечивающим качество электроэнергии и устойчивую работу генераторной установки.
Основное назначение:
Автоматическое поддержание выходного напряжения однофазного синхронного генератора на заданном уровне (например, 230 В) независимо от изменения нагрузки, скорости вращения ротора (в допустимых пределах) и температуры.
Ключевые функции и особенности:
-
Высокая точность стабилизации: Обеспечивает поддержание напряжения с минимальным отклонением (обычно в пределах ±1%), что критически важно для питания чувствительного электрооборудования.
-
Компактность и удобство монтажа: Выполнен в виде моноблочного модуля с защитным кожухом, легко устанавливается на генератор.
-
Простота настройки: Имеет встроенный потенциометр («Вольт-аджат») для плавной ручной регулировки уровня выходного напряжения.
-
Устойчивость к нагрузкам: Оснащен системой компенсации реакции якоря (DROOP), что позволяет регулятору корректно работать при подключении индуктивных или емкостных нагрузок. Регулировка степени компенсации часто также осуществляется потенциометром.
-
Защита от перенапряжения: Многие версии R726 имеют встроенную защиту от чрезмерного роста напряжения.
-
Широкий диапазон входных параметров: Способен работать в широком диапазоне входных напряжений и частот, что повышает универсальность применения.
-
Надежность: Построен на базе аналоговой или гибридной (аналого-цифровой) схемотехники, что обеспечивает высокую надежность и устойчивость к помехам в условиях генераторной установки.
Принцип работы:
-
R726 получает питание и информацию о текущем выходном напряжении генератора с его силовых обмоток (или контрольной обмотки).
-
Внутренняя схема сравнивает это значение с заданным эталонным (опорным) напряжением.
-
При обнаружении расхождения (например, падение напряжения при включении нагрузки) регулятор мгновенно корректирует величину тока возбуждения, подаваемого на обмотку возбуждения (ротор) генератора через щеточный узел.
-
Изменение тока возбуждения приводит к изменению магнитного поля ротора, что автоматически возвращает выходное напряжение генератора к номинальному значению.
Область применения:
Регулятор R726 AVR широко используется в составе:
-
Бытовых и промышленных бензогенераторов и дизель-генераторов.
-
Сварочных генераторов.
-
Передвижных электростанций.
-
Резервных систем энергоснабжения.
